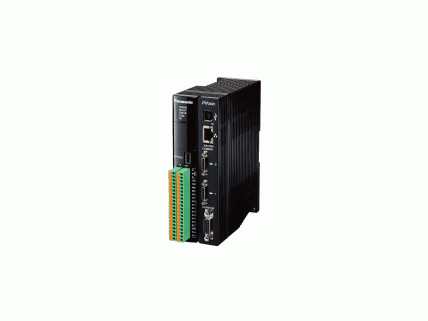

圖像處理裝置PV200
發布者：handler 發布日期：2016-10-26
兼顧檢查可靠性的提高和工序工時的削減
（歡迎點擊右側百度商橋或QQ咨詢在線客服，或直接撥打我們總機020-81219749）
特點
強大的配置與精悍機身的組合
可引進最高級別的高精度、高功能圖像處理工序工時的節省程度達到前所未有的水平。
完美的裝置作為彩色/ 灰度復合機閃亮登場。
攝像機陣容
以4M灰度攝像機為首，備有6款攝像機。
產品陣容中新增0.3M黑白小型攝像機。相較于以往的0.3M黑 白攝像機，實現了進深約為20mm的小型化尺寸。
 | ※1 本體固件必須1.50版本以后。
軟件網站可以下載。
下載前，需成為「制御機器web會員」。
>>軟件下載請點擊這里
※2 需要連接專用電纜。
※3 使用4M攝像機時，不可混合使用。
|
|
彩色/灰度復合檢查的構成
灰度轉換
根據RGB值各系數的指定，將彩色圖像轉換為灰度，從而易于發現異物，可實現更高精度的異物檢查。
|  |
|
色彩抽出
對以往機型(AX40)所無法對應的色相分離的色彩同時進行抽出，利用1個檢查設定即可進行檢查。
|  |
|
智能邊緣(圓)/(線)
簡單、輕松地進行復雜的測量
正確地虛擬于圓、線。在1個區域內，圓的邊緣點最多可檢測到3600點，而線的邊緣點最多可檢測到3000點，從而飛躍性地提高了精度，可進行尺寸、位置測量。同時，大幅度地削減了設定工時。
幾何運算
無需運算公式即可算出距離、交點、中線
2該功能可求出2點間距離、2直線的交點、2直線的中線、垂線距離、虛擬橢圓等。通過同時使用智能邊緣(圓)/(線)，可將對象物擬作幾何學圖形，無需編制運算公式，即可求出坐標、距離、尺寸、角度。
自定義畫面
從圖像處理裝置的導入評估到導入后的正式生產運行，在各個環節中追求高生產性、工作效率、使用便利性，減輕用戶的負擔，縮短時間，顯示正確的檢查信息。
灰度預處理功能
備有21種豐富的灰度預處理功能。即使是照明不均勻或產生干擾的圖像，也可實現更穩定的檢查。
設定軟件PVWIN200
可使用拖放，便于操作
拖動目標圖像，放到PVWIN200畫面上后開始操作。利用向導視圖的圖標向導，可對檢查條件設定進行編制、變更。
利用仿真循環進行調試
可利用連續仿真和數據記錄來高效率地執行設定數據的修正、驗證。可利用導出功能對設定數據的變更履歷進行管理。
系統構成
種類
本體
| 項目 | 規格 | 訂貨產品號 |
|---|
| 圖像處理裝置 PV200 | PhotoMOS輸出 2攝像機型
(連接攝像機：黑白/彩色) | ANPV0202ADP |
|---|
攝像機?手柄?監控器?攝像機安裝支架
| 項目 | 規格 | 訂貨產品號 |
|---|
| 攝像機 | 0.3M彩色攝像機 | 0.3M | ANPVC2040 |
|---|
| 0.3M彩色小型攝像機 | 0.3M | ANPVC6030 |
|---|
| 2M彩色攝像機 | 2M | ANPVC2260 |
|---|
| 0.3M黑白攝像機 | 0.3M | ANPVC1040 |
|---|
| 0.3M黑白小型攝像機 | 0.3M | ANPVC5030 |
|---|
| 2M黑白攝像機 | 2M | ANPVC1210 |
|---|
| 4M黑白攝像機 | 4M | ANPVC1470 (注1) |
|---|
| 攝像機電纜 | 3m | ANPVC8103 |
|---|
| 5m | ANPVC8105 (注3) |
| 10m | ANPVC8110 (注3) |
| 耐彎曲攝像機電纜 | 3m | ANPVC8103R |
|---|
| 5m | ANPVC8105R (注3) |
| 10m | ANPVC8110R (注3) |
| 小型攝像機用電纜 | 3m | ANPVC8203 |
|---|
| 5m | ANPVC8205 |
| 10m | ANPVC8210 |
| 手柄 | 附帶3m電纜:CE品 | ANPVP03 |
|---|
| 附帶10m電纜:CE品 | ANPVP10 |
| 鏡頭 | 0.3M攝像機用 | f=6 C帶鎖鏡頭 | ANB842NL |
|---|
| f=8.5 C帶鎖鏡頭 | ANB843L (注2) |
| f=16 C帶鎖小型鏡頭 | ANB845NL |
| f=25 C帶鎖小型鏡頭 | ANB846NL |
| f=50 C帶鎖鏡頭 | ANB847L |
| f16 C帶鎖超小型鏡頭 | ANM88161 (注2) |
| f=25 C帶鎖超小型鏡頭 | ANM88251 (注2) |
| f=50 C帶鎖小型鏡頭 | ANM88501 |
| 百萬像素攝像機用 | f=16 C帶鎖鏡頭 | ANPVL162 |
|---|
| f=25 C帶鎖鏡頭 | ANPVL252 |
| f=50 C帶鎖鏡頭 | ANPVL502 |
| 中間環(注4) | C帶鎖/CS帶鎖透鏡共用 | 環套（40, 20, 10, 5, 1, 0.5mm 各1個） | ANB848 |
|---|
| 5mm中間環 1個 | ANB84805 |
| 推薦監控器(電纜) | XGA監控器 | DC24V、10.4英寸 | ANPVM11021 |
|---|
| VGA監控器?XGA監控器用 | 監控器電纜：3m | ANMX83313 |
|---|
| 監控器電纜：5m | ANMX83315 |
| 其他 | 攝像機安裝支架
(4M彩色攝像機用) | - | ANPVH005 |
|---|
| (注1) | 攝像機電纜僅限使用3m。 |
|---|
| (注2) | ANB843L、ANM88161、ANM88251 無法與0.3M黑白小型攝像機組合使用。 |
|---|
| (注3) | ANPVC8105、ANPVC8110、ANPVC8105R、ANPVC8110R 無法用于4M黑白攝像機。 |
|---|
| (注4) | 若購買攝像機，將附上中間環(1mm×2個、0.5mm×1個)。 |
|---|
