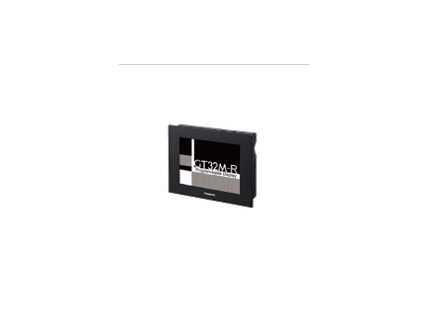

松下觸摸屏AIG32MQ02D-F
發布者：admin 發布日期：2015-10-23
規格詳細
| 項目 | 內容 |
|---|---|
| 訂貨產品號 | AIG32MQ02DR |
| 型號 | AIG32MQ02DR |
| 特點 | 適應環境性能強的耐用系列GT32-E新登場！ |
| 額定電源 | 24V DC |
| 工作電壓范圍 | 21.6～26.4V DC |
| 消耗功率 | 4.8W以下 |
| 電源部分的絕緣方式 | 變壓器絕緣 |
| 使用環境溫度 | 0～+50℃ |
| 使用環境濕度 | 20～85%RH(25℃下), 應無凝露 |
| 保存環境溫度 | -20～+60 ℃ |
| 保存環境濕度 | 10～85 %RH(25℃下), 應無凝露 |
| 耐振動 | 5～8.4Hz單向振幅3.5mm 8.4～150Hz 加速度9.8m/s2 X?Y?Z各方向10次掃描(1音階/min) |
| 耐沖擊 | 147m/s2 X ?Y ?Z各方向3次 |
| 耐重疊干擾 | 1,000V[P-P]以上脈寬50ns,1μs電源端子之間(通過干擾仿真器) |
| 環境適應性 | IP67(初始狀態下) 僅面板前面防塵, 防水(控制柜接觸面使用防水墊圈) (注): 安裝面板時與前面部分有關的保護結構。但是, 并不是對客戶在所有環境下的使用所做出的保證。重新安裝的情況下, 請更換防水墊圈。 |
| 重量 | 約470g |
| 顯示部分:顯示元件 | TFT單色LCD |
| 顯示部分:點數 | 320(W)x240(H)點 |
| 顯示部分:顯示顏色 | 2色(黒/白, 16色階) |
| 顯示部分:有效顯示尺寸 | 115.2(W)x86.4(H)mm |
| 顯示部分:背光燈方式 | 白色LED |
| 功能:可顯示的字體種類 | 固定(GTWIN): 1/4角(8x8), 半角(6x8), 全角(16x16)可顯示縱橫各1, 2, 4, 8 True Type(GTWIN): 10～240點 Windows?: 10～240點 |
| 功能:可顯示的文字種類 | 日文, 英文, 簡體中文, 繁體中文, 韓文, 德語, 意大利語, 西班牙語, 法語, 土耳其語, 俄語, 越南語 |
| 功能:可顯示的圖形 | 直線, 連續直線, 矩形, 圓, 橢圓, 圓弧, 橢圓弧, 扇形, 橢扇形, 圓角矩形, 位圖 |
| 功能:可登錄的畫面數量 | 約180 (注): 可登錄的畫面數量因登錄內容而異。 |
| 功能:可指定的畫面No. | 基本畫面: No.0～3FF 鍵盤畫面: No.0～7 登錄畫面: No.0～F |
| 功能:部品功能 | 消息, 指示燈, 開關, 功能開關, 數據, 柱狀圖, 時鐘, 鍵盤, 曲線圖表, 報警列表, 報警記錄, 定制(消息, 指示燈, 開關) |
| 功能:其它功能 | 配方功能, 滾動顯示功能, 設備寫入功能, 連接多臺PLC的功能, FP監控功能, 顯示語言切換功能, GT鏈接功能, 操作安全功能, 數據記錄功能, SD配方功能 (注): 僅限配備SD/SDHC存儲卡插槽的機型可使用數據記錄功能, SD配方功能。 |
| 功能:時鐘功能 | 本體內置時鐘(還可參照PLC時鐘進行顯示) (注): 請另行購買電池 |
| 功能:對比度調整 | 可通過觸摸屏來調整對比度 |
| 功能:蜂鳴器 | 配備 |
| 功能:自動通信設定 | 對方機器無響應的情況下, 自動更改通信速率 |
| 功能:穿越功能 | 在計算機與PLC之間插入GT后, 無需直接連接計算機與PLC即可進行調試 |
| 功能:畫面編制 | 使用專用軟件 對應操作系統: Windows?2000/XP/Vista/7/8 (注): 除Windows?7, 8以外不支持不對應Windows的64bit版。 |
| 觸摸開關的分辨率 | 自由布局(最小8點) |
| 觸摸開關的操作力 | 0.8N以下 |
| 觸摸開關的壽命 | 100萬次以上(25℃下) |
| COM.端口:通信規格 | 依據RS232C |
| COM.端口:與外部機器的通信條件 | 傳輸速率: 9,600bps, 19,200bps, 38,400bps, 57,600bps, 115,200bps 數據位: 7bit, 8bit 奇偶校驗: 無, 奇數, 偶數 停止位: 1bit |
| COM.端口:通信協議 | 對應本公司FP系列/對應通用串行通信/其他公司的PLC(廠家, 機型請參照各公司的PLC對應表) |
| COM.端口:連接器 | 連接器端子臺(8針) |
| 用于畫面數據傳輸?shù)慕涌?通信規格 | USB 1.1 |
| 用于畫面數據傳輸?shù)慕涌?通信協議 | 本公司專用通信協議 |
| 用于畫面數據傳輸?shù)慕涌?連接器 | USB TYPE-B |
| 用戶存儲器:存儲器 | F-ROM |
| 用戶存儲器:容量 | 12Mbyte |
| 存儲器備份:存儲器 | SRAM |
| 存儲器備份:備用電池 | 鋰電池(更換式) AFPX-BATT (注): 本體中未附帶。 |
